pcd2025單段錘式破碎機是一種擊打型錘式破碎機，主要靠錘頭在上腔中對礦石進行強烈的打擊、錘盤與反擊板之間對大塊物料的輥壓、礦石對反擊襯板的撞擊和礦石之間的碰撞而使礦石的破碎。主電機通過窄v型帶拖動具有大慣性量帶輪的轉子。錘頭在離心慣性力的作用下，作輻射狀向四周伸開。礦石用板喂料設備從上機殼的喂料口喂入，當?shù)V石進入第ⅰ象限工作區內時，由于料塊對轉子錘頭深入度而出錘頭與錘盤外露距離，所以錘頭邊自由沖擊邊銑削破碎將物料推到第ⅱ象限，在第ⅰ象限物料為單顆粒自由沖擊破碎，在第ⅱ象限接近x-x水平工作區間將原單顆受力誘導為顆粒群受力，與此同時錘盤外圍與反擊板構成單輥破料，在咬合角的作用下對部分料塊進行輥壓破碎，接著被帶入第ⅲ、第ⅳ象限封閉的篦板工作區，真正起破料作用僅30度區域，其余主要起均整料塊粒徑作用,直至達到要求尺寸后從篦縫中卸出，整個破碎過程如此反復。從破碎機理論上分析，它實際上是“錘式+反擊式+輥式”的綜合，因此可以達到很大的破碎比和高的破碎效率。

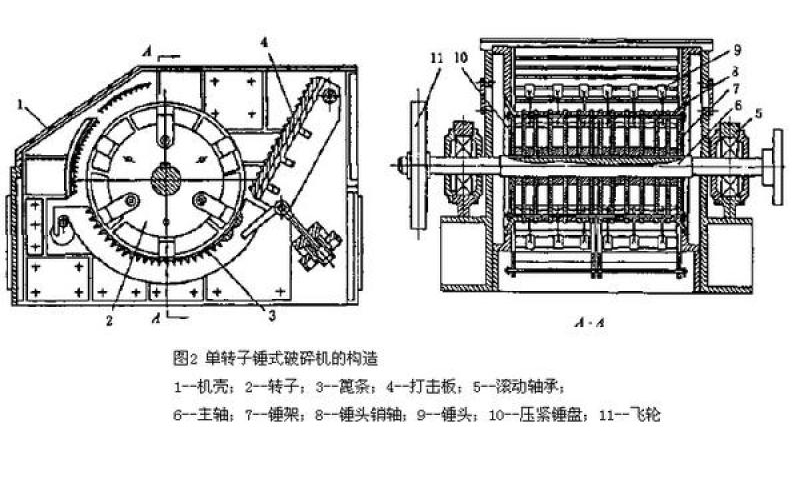

該設備由殼體、轉子、破碎板、排篦板和驅動裝置等組成，殼體為普通碳素鋼焊接件，轉子主軸為合金結構鋼40cr;錘盤為zg25simn，工作面堆焊合金;錘軸為合金結構鋼40cr;錘頭采用zgmn18cr2鑄造復合金材料。因此轉子堅固，順向的排料篦板便于合格料的通過。

PCD單段錘式破碎機生產技術

一般要求：破碎機應符合JB/T 10655-2006的要求，并按經規定程序批準的圖樣和技術文件制造。同型號破碎機的零、部件應具有互換性。錘頭、襯板、篦條等易損件更換應方便，并具有方便裝卸的輔助裝置。篦條機構可根據用戶的粒度要求選擇固定尺寸蓖條的縫隙，篦條機構分上下可調和固定式兩種型式。軸承應有良好的密封、防塵裝置。破碎機的配套、外購零、部件應有產品合格證。

外觀要求：外露的機加工表面不應有碰傷和銹蝕現象。破碎機焊接機架表面應平整，目測時不應有可見的凹凸不平現象。鋼鐵制件涂裝前表面應進行除銹，其除銹等級不低于GB/T 8923-1988(涂裝前鋼材表面銹蝕等級和除銹等級》中St2的規定。涂漆表面應光滑、色澤一致，不應有流掛和漏涂等缺陷。各種標牌字體清晰，固定位置應、牢固，不歪斜。液壓管路、電器線路走向合理、布置整齊、牢固，不應與運動部件發生碰撞和摩擦。
